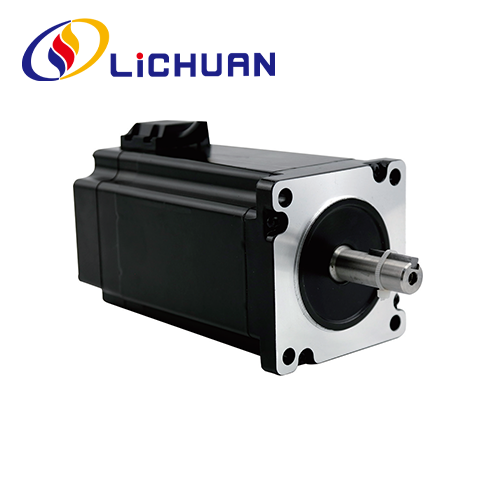

86 Siri 3 Fasa Nema34 Gelung Tertutup Stepper Motor
Hot Selling 86 Siri 3 Fasa Nema34 Gelung Tertutup Stepper Motor. LICHUAN® ialah pengeluar dan pembekal Motor Stepper Gelung Tertutup 86 Siri 3 Fasa Nema34 di China.
Hantar Pertanyaan
Penerangan Produk
LICHUAN® sangat mengalu-alukan anda untuk memborong 86 siri 3 fasa Nema34 siri motor pelangkah gelung tertutup dari kilang kami. Produk kami mempunyai pensijilan CE dan pada masa ini mempunyai sejumlah besar inventori kilang. Kilang Lichuan mempunyai pengalaman pengeluaran lebih daripada 14 tahun. Kami menyokong OEM&ODM, Kami akan memberikan perkhidmatan yang baik dan harga diskaun kilang. Kami mengalu-alukan lebih ramai pengedar untuk menyertai LICHUAN.
86 siri 3 fasa Nema34 motor stepper gelung tertutup, penggunaan bahan mentah berkualiti tinggi dan keluli silikon magnet kekal standard tinggi, dengan pengekod ketepatan tinggi 1000 baris, mengatasi sepenuhnya masalah langkah motor stepper gelung terbuka, sambil meningkatkan dengan ketara prestasi motor berkelajuan tinggi, Untuk memudahkan naik taraf program pemacu langkah demi langkah tradisional, pengurangan kos berbanding dengan motor servo untuk mengurangkan lebih daripada 50%. Panjang motor 123mm ~ 182mm, julat tork: 6N.m ~ 12N.m, diameter aci motor 14mm. 86 siri 3 fasa Nema34 gelung tertutup motor stepper boleh dipadankan untuk 4 jenis pemacu: RS485. Berkano. Ethercat. Pemandu kawalan nadi.
Parameter Prestasi Elektrik
| item | Spesifikasi |
| Ketepatan Sudut Langkah | ±5%(Langkah Penuh) |
| Rintangan Ketepatan | ±10%(20℃) |
| Ketepatan Kearuhan | ±20%(1KHZ) |
| Kenaikan suhu | 80℃ maks (dinilai semasa, daya 2 fasa dihidupkan) |
| Suhu ambien | -20℃~*50℃ |
| Rintangan Penebat | 100MQMin 500VDC |
| Kekuatan Dielektrik | 500V AC 1 minit |
| Beban Jejari yang Dibenarkan | 0.02mm Maks. (450g beban) |
| Beban Tujahan yang Dibenarkan | 0.08mm Maks. (450gload) |
| Beban Maks Radial | 130N(20mm dari permukaan bebibir) |
| Aci Maks Beban | 30N |
| Siri | Langkah Sudut(") |
Panjang (mm) |
Menahan Tork (N.m) | fasa Semasa(A) |
Bergilir-gilir Inersia (g.cm²) |
fasa Rintangan(a) |
fasa Kearuhan (mH) |
Perlawanan pemandu |
memimpin wayar (No.) |
Berat (kg) |
| LC86H398 | 1.2 | 123 | 6.0 | 3.0 | 2800 | 1.3 | 8.0 | LCDA2260E | 3 | 3.5 |
| LC86H3114 | 1.2 | 140 | 6.8 | 3.0 | 3600 | 0.98 | 7.0 | LCDA2260E | 3 | 4.2 |
| LC86H3129 | 1.2 | 154 | 10 | 3.0 | 3800 | 2.45 | 16 | LCDA2260E | 3 | 4.7 |
| LC86H3156 | 1.2 | 182 | 12 | 3.0 | 4000 | 2.5 | 18 | LCDA2260E | 3 | 5.5 |
Di atas adalah produk yang mewakili. Produk boleh disesuaikan!
Bentuk dan saiz pemasangan (unit:mm)
Mod Aci Motor
| Model | Aci Diameter(mm) |
Aci Sambungan(mm) |
Aci Panjang(mm) |
| LC86H398 | f14 | Alur kekunci 5 x5x 15 | 40 |
| LC86H3114 | f14 | Alur kunci5x5x15 | 40 |
| LC86H3129 | f14 | Alur kekunci5 x5x 15 | 40 |
| LC86H3156 | f14 | Alur kekunci 5 x 5x 15 | 40 |
Gambarajah Pendawaian Motor
Warna Wayar Motor
Definisi Pengekod Warna Plumbum
| 1 | kuning | EB+ |
| 2 | hijau | EB- |
| 3 | hitam | EA+ |
| 4 | biru | EA- |
| 5 | Merah | +5VCC |
| 6 | putih | EGND |
Nota
1. Fasa hendaklah disambungkan dengan betul semasa menyambungkan motor dan Pemandu.
2. Penjanaan haba yang jelas bagi motor mungkin berlaku dalam keadaan pemanduan yang berbeza. Suhu permukaan motor dibenarkan melebihi 85 ℃ semasa operasi.
3.Motor mesti diposisikan oleh rabbet pemasangan pada penutup hadapan motor, perhatian hendaklah diberikan pada padanan ralat, dan konsentrik antara aci motor dan beban hendaklah dikawal dengan ketat.
Gambarajah Pendawaian Aplikasi
Sistem kawalan motor steppr yang lengkap hendaklah termasuk produk yang ditunjukkan di bawah
Pembungkusan Produk
Mesin Produk Pengeluaran Kilang Lichuan
-
Mesin Ukir -
Peralatan Salutan -
Mesin Penanda Fiber last -
Mesin Skru -
Mesin Pengujian -
Pencetak UV
-
Mesin Memateri Automatik -
Memegang Mesin Pengujian Tork -
Mesin Skru -
Mesin Oscillograph
Aplikasi Industri
-
Lengan Robotik -
Mesin Pemotong Laser
-
Percetakan 3D -
Mesin CNC -
Automatik Assertmbly -
Mesin Ukir
