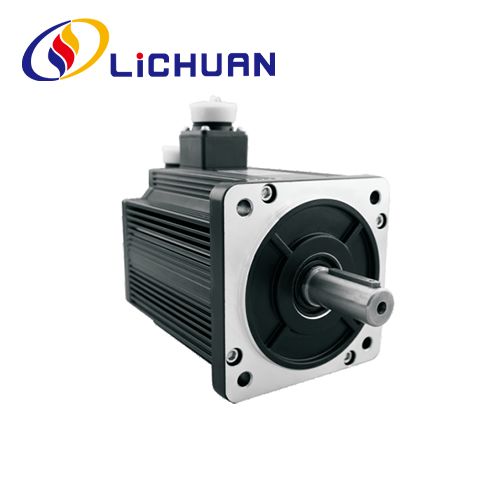

Motor Servo AC 220V Siri Bebibir 130mm

Dengan pengalaman bertahun-tahun dalam pengeluaran 130mm Flange Series AC 220V Servo Motor, LICHUAN® boleh membekalkan pelbagai jenis produk. Motor Servo 130mm Flange Series AC 220V berkualiti tinggi boleh memenuhi banyak aplikasi, jika anda perlukan, sila dapatkan perkhidmatan kami dalam talian tepat pada masanya tentang produk.

Hantar Pertanyaan

Penerangan Produk

LICHUAN® sangat mengalu-alukan anda untuk memborong Motor Servo 130mm Flange Siri AC 220V dari kilang kami. Produk kami diperakui CE dan pada masa ini mempunyai sejumlah besar inventori kilang. Kami akan memberikan anda perkhidmatan yang baik dan harga diskaun kilang

Motor servo AC 130 siri mengandungi spesifikasi kuasa 1.0KW 1.3KW 1.5KW 2KW 2.6KW 2.3KW 3.0KW 3.8KW 3.0KW 3.8KW, motor servo berjalan dengan lancar, bunyinya sangat kecil, sesuai untuk pelbagai aplikasi kawalan ketepatan tinggi untuk peralatan automasi industri. motor servo Motor servo ini menyokong 2500ppr, incremental 17bit, pengekod mutlak 17bit dan Break. Motor servo ini boleh digunakan dalam pelbagai mesin automatik, seperti CNC, mesin pengilangan, mesin pembungkusan, mesin beg, laser, mesin ukiran, dll.

Spesifikasi Teknikal

Model motor	LCMT-10LO -130M04025	LCMT-13LOO -130M05025		LCMT-15LOO -130M06025		LCMT-20LOO -130M07725			LCMT-10MOO -130M10010		LCMT-15MOO -130M10015		LCMT-26M□□ -130M10025			LCMT-23M□□ -130M15015			LCMT-30M□□ -130M15020		LCMI-38MOO -130M15025
Kuasa berkadar (KW)	1.0	1.3		1.5		2.0			1.0		1.5		2.6			2.3			3.0		3.8
Voltan berkadar (V)	220	220		220		220			220		220		220			220			220		220
Arus berkadar (A)	4.0	5.0		6.0		7.5			4.5		6.0		10			9.5			12		13.5
Kelajuan dinilai (rpm)	2500	2500		2500		2500			1000		1500		2500			1500			2000		2500
Tork pegangan (N.m)	4.0	5.0		6.0		7.7			10		10		10			15			15		15
Peaktorque(N.m)	12	16		18		22			20		25		25			30			30		30
Pemalar voltan (V/1000r/min)	72	68		65		68			140		103		70			114			80		67
Pekali tork (N.m/A)	1.0	1.0		1.0		1.03			2.2		1.67		1.0			1.58			1.25		1.11
Inersia pemutar(Kg.m²)	0.85×10*3	1.06×10 ·3		1.26×10*3		1.53×10*3			1.94×10 ·3		1.94×10*3		1.94×10*3			2.77×103			2.77×10~3		2.77×10³
Rintangan Fasa(Q)	2.76	1.84		1.21		1.01			2.7		1.29		0.73			1.1			0.64		0.49
Kearuhan Fasa (mH)	6.42	4.9		3.87		2.94			8.8		5.07		2.45			4.45			4.45		1.68
mekanikal pemalar masa (Cik)	2.32	2.66		3.26		3.80			3.26		3.93		3.36			4.05			4.05		3.43
Berat (Kg)	7.7	8.2		8.9		10			11.5		11.5		11.5			14.4			14.4		14.4
Nombor talian pengekod (PPR)	2500 /Pengekod Nilai Mutlak
Kelas penebat	Kelas B(130°℃)
Kelas keselamatan	IP66
Gunakan persekitaran	Suhu:-20°℃~+50°℃ Kelembapan: Di bawah 90% RH Tiada embun
Palam penggulungan motor	Penggulungan wayar plumbum		u					v					w						PE
	Palamkan nombor siri		2					3					4						1
Palam pengekod	Wayar plumbum isyarat		5V		ov	A+	B+		Z+	-	-	-		U+	V+		W+	-		-	-	PE
	Palamkan nombor siri		2		3	4	5		6	7	8	9		10	11		12	13		14	15	1

Nota Pemasangan

1. Apabila bahagian pemasangan/pembukaan berada di hujung aci motor, jangan pukul aci dengan kuat, jika tidak pengekod pada bahagian lain aci mungkin rosak.
2. Cuba elakkan getaran tapak aci, jika tidak aci mungkin rosak.

130 Siri
Tork dinilai (N .m)	4.0	5.0	6.0	7.7	10			15
Tork dinilai (N .m)	4.0	5.0	6.0	7.7	1000rpm	1500rpm	2500rpm	1500rpm	2000rpm	2500rpm
LA(Panjang)	166	171	179	192	213		209	241	231
LB(Panjang Aci)	57	57	57	57	57		57	57	57
LC(Kedalaman Rabbet)	5.0	5.0	5.0	5.0	5.0		5.0	5.0	5.0
LD(Kedalaman Bebibir)	14	14	14	14	14		14	14	14
LE(Diameter Arnab)	110	110	110	110	110		110	110	110
LF(Saiz Bebibir)	130	130	130	130	130		130	130	130
LG(Pitch Diagonal)	145	145	145	145	145		145	145	145
LZ(Lubang Pemasangan)	9.0	9.0	9.0	9.0	9.0		9.0	9.0	9.0
S(Diameter Aci)	22	22	22	22	22		22	22	22
W(Lebar Slot Kunci)	6.0	6.0	6.0	6.0	6.0		6.0	6.0	6.0
H(Kunci ke jarak roda)	24.5	24.5	24.5	24.5	24.5		24.5	24.5	24.5
Panjang badan dengan brek	223	228	236	249	294		290	322	312
